Step1污染源說明

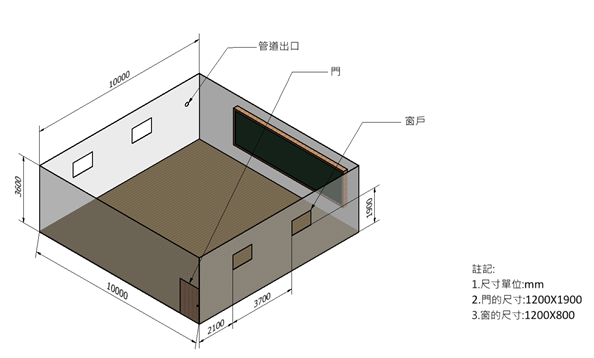

(1) 空間大小

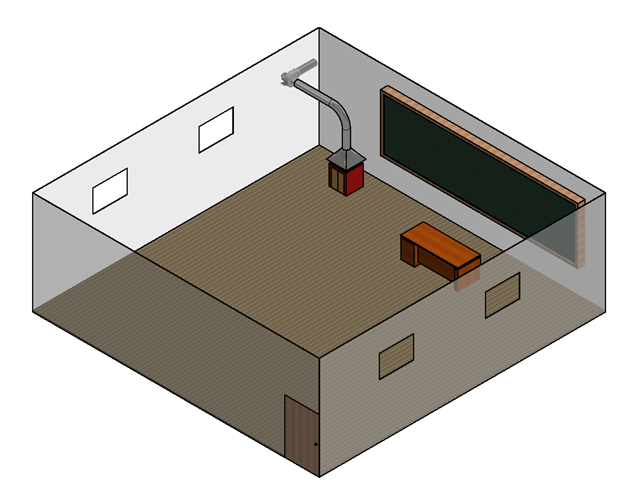

通風環境設置為教室，有窗戶還有門並且設置好管道出口。

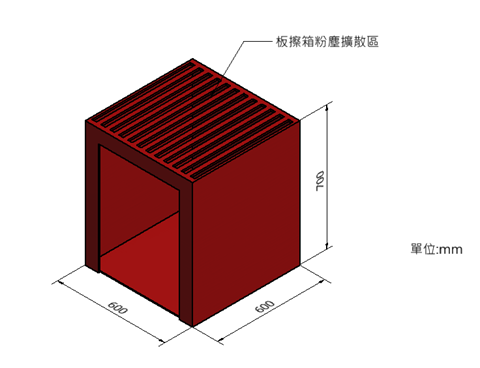

(2) 污染源

汙染源設定為可以清潔板擦的板擦箱，讓其粉末等有害汙染在板擦箱內，藉由通風管道排出。

Step2局部排氣設計

由污染源的類型與區域大小，設計吸氣罩:

(1) 吸氣罩類型：Canopy Hood(頂棚式氣罩)

(2) 吸氣罩尺寸：

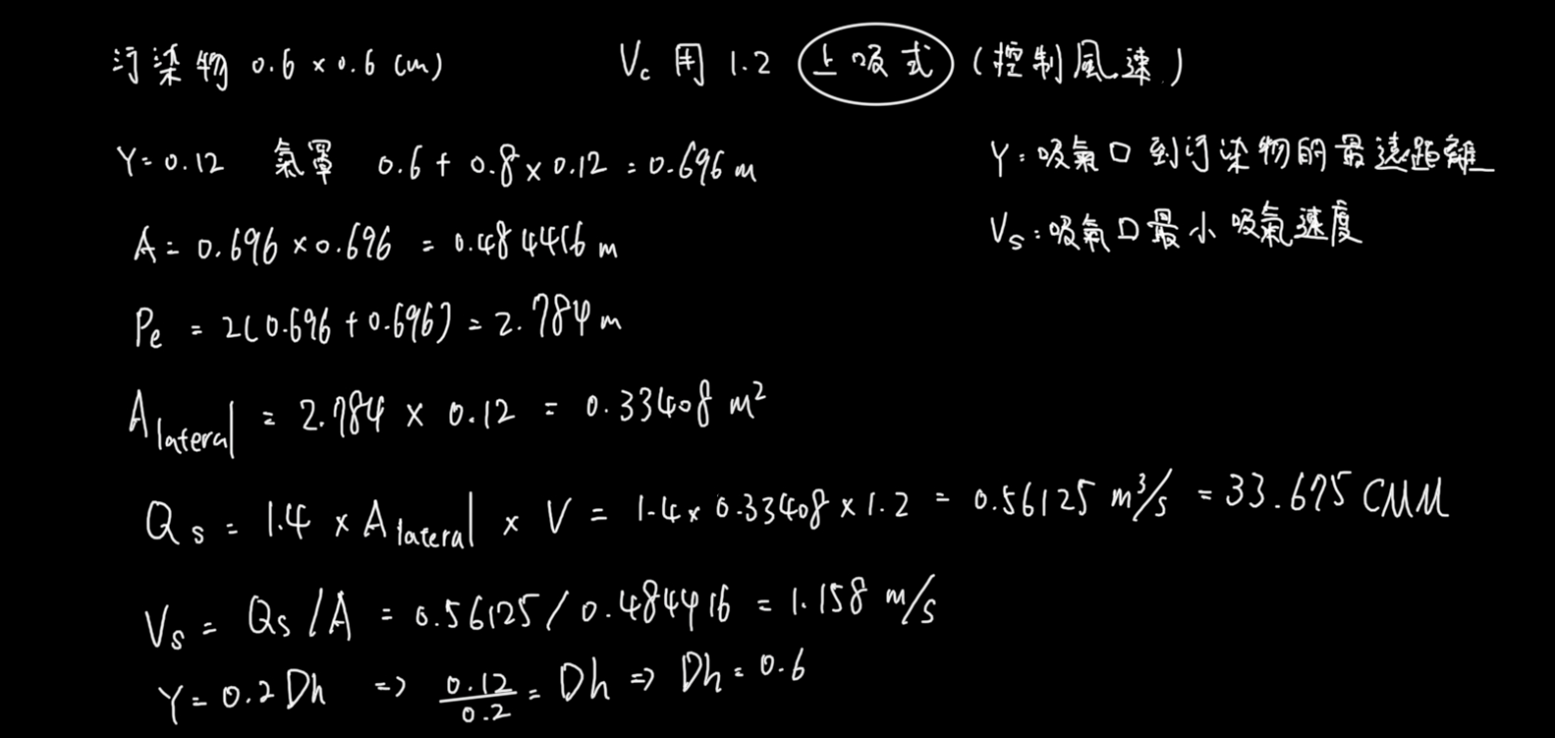

(3) 吸氣速度與吸氣量：

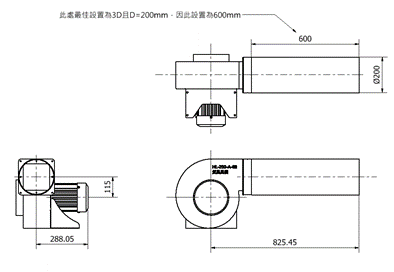

Step3管道設計

由空間大小、污染源放置位置及吸氣罩的安裝條件，規畫管道系統

Step3.1 風機上游管道

(1) 管道尺寸規劃：

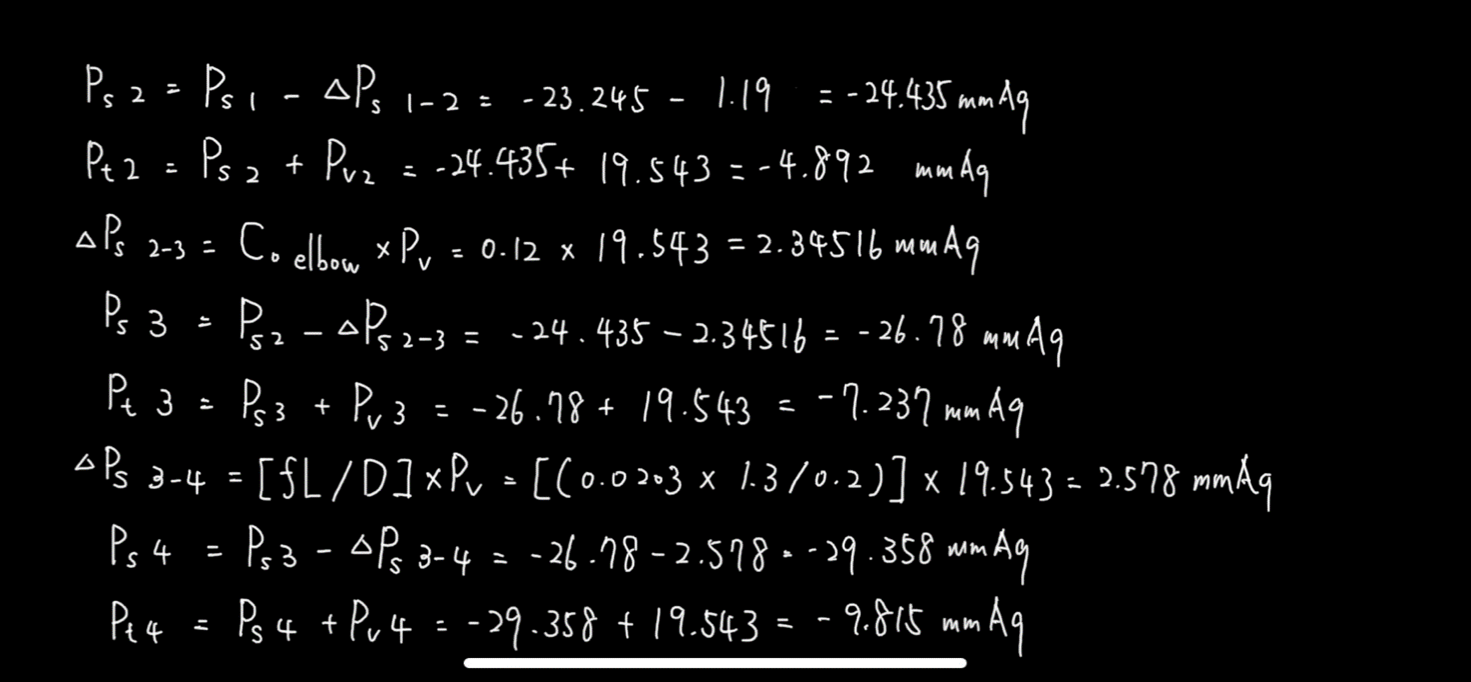

(2) 管道內流速、流量、損失、壓力等評估

Step3.2 風機下游管道

(1) 管道尺寸規劃：

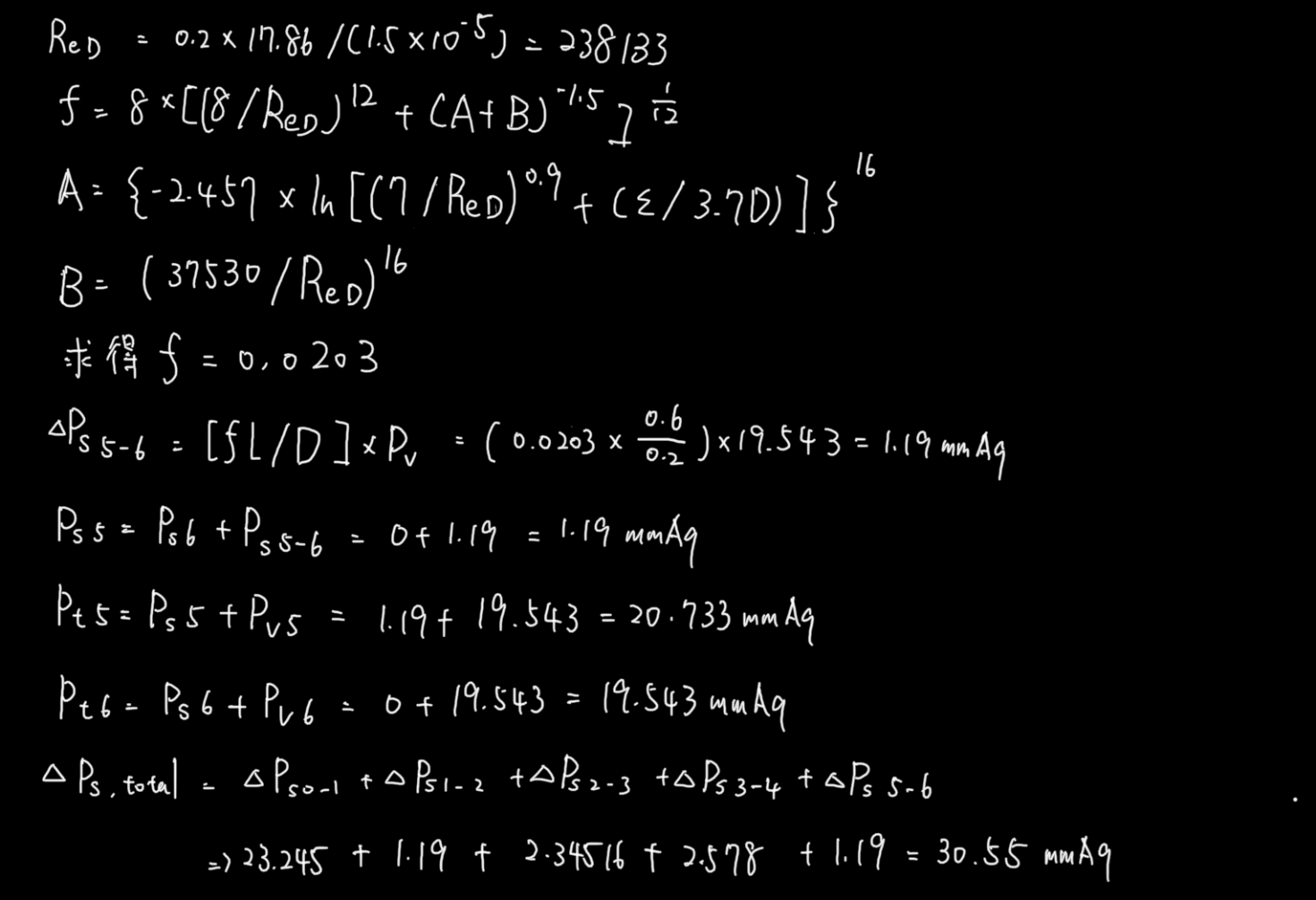

(2) 管道內流速、流量、損失、壓力等評估

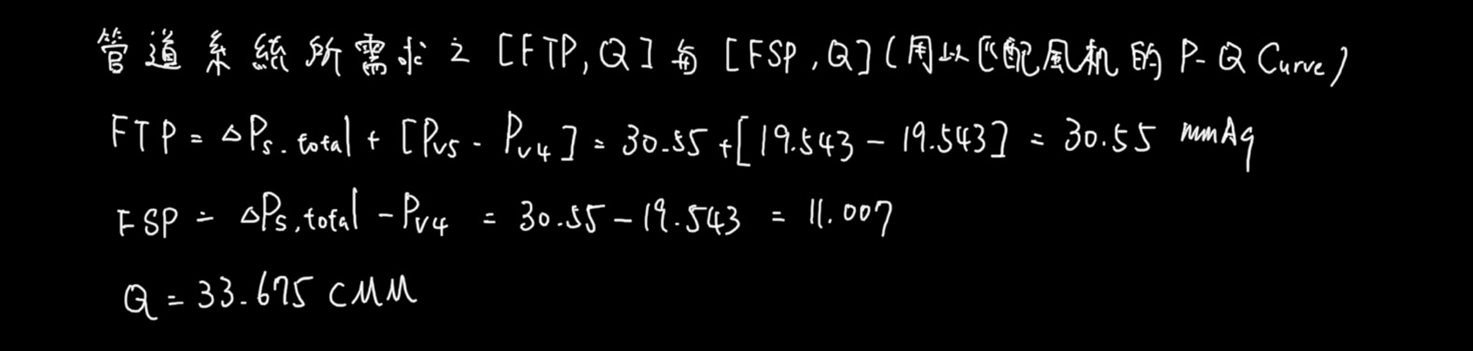

Step3.3 管道系統損失與流量需求

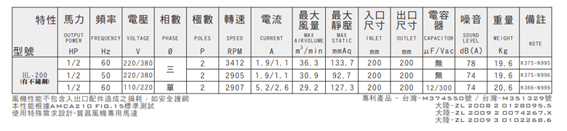

Step4風機匹配

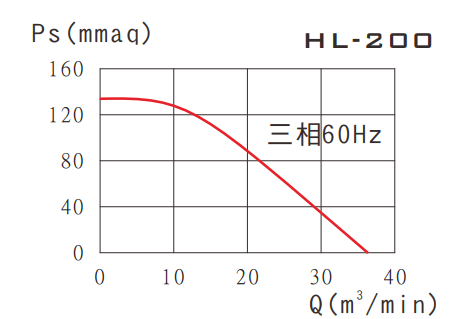

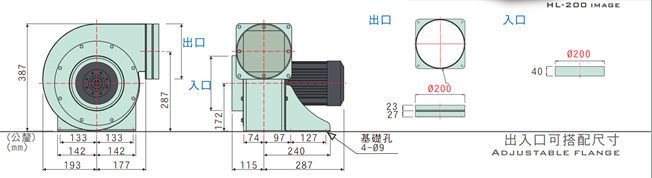

由管道系統的損失與流量需求，上網詢找適當的風機，並將性能曲線與管道系統阻抗匹配，求得風扇操作點，確認流量是否滿足吸氣罩的需求。

風機推薦網站:

(1) 質昌風機

(2) 順功風機
